型号: LD-300J





　适用对象>>

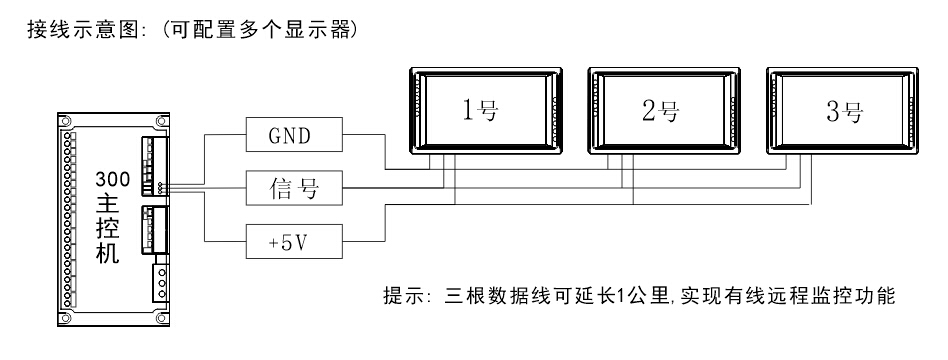

　　　　300-J显示器与BaiBo 300各机型均可配接 ，仅需连接 +5V, 信号,GND 三根线即可。　一台

　　主机最多可连接三只显示器，每只显示器均可查看与修改数据，其它未修改的显示器数据也会同步

　　更新。通讯距离100米（保守值），实测>1000米，适用于需要多处监控的场合。

　技术参数>>

名称	说明
型号	300-J
电压	+5V
待机功耗	<0.5W
EMI抗干扰	>4KV 超强稳定
显示器尺寸	长194mm 宽110mm 厚度为17mm (超薄)
毛重	295克

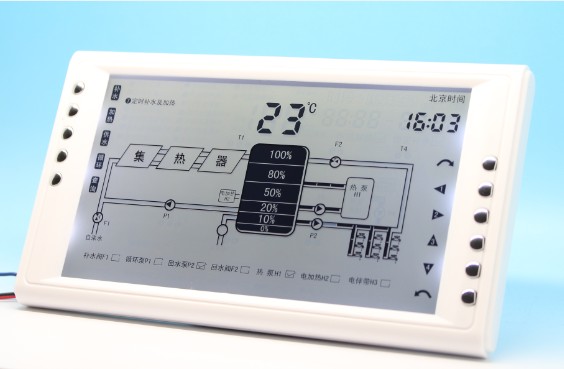

显示	图形化动态显示

　功能接口>>

信号端口	数量	说明
+5V、 信号、GND	3	与任何300型均可连接，自动切换成对应机型模式

　配件说明>>

　　1: 显示器×1

安装说明>>

单位:mm

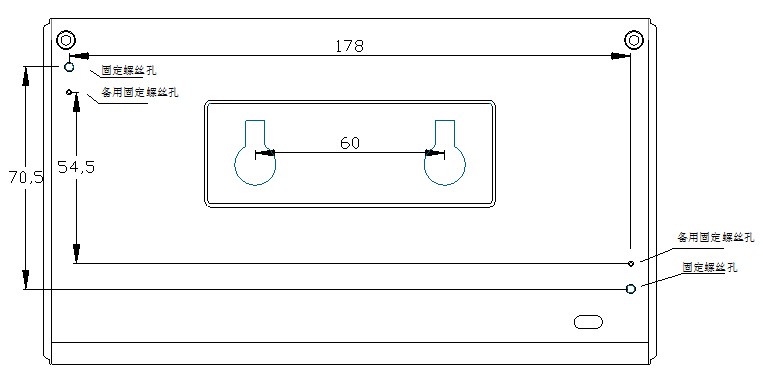

　　显示器安装有两种方法:   1，通过挂钩固定     2，通过固定孔用螺丝安装在铁箱门上。

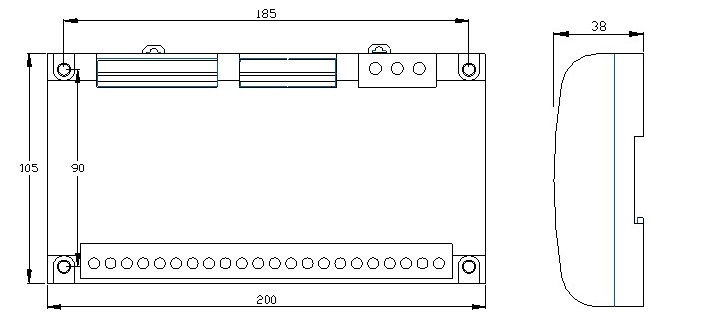

　　主控机安装有两种方法:   1，固定孔螺丝安装     2，同交流接触器一样，通过导轨安装



　

　资料图纸>>

　　百博工控客户端可下载CAD格式接线图及说明书等资料，还可实现在线PLC编程功能。

　　请下载绿色免安装版客户端：百博工控客户端：下载

　选型指南>>

　　请下载绿色免安装版客户端，查看更详细分类：百博客户端：下载(92KB)

　　1,常用工程控制器(补水、加热，循环，回水等) :

　　　　　　LD-300T , PLC400-100 , PLC400-101 , PLC400-251 , PLC400-311

　　2,多路集热器与水箱循环:

　　　　　　LD-300D , PLC400-252 , PLC400-253 , PLC400-254 , PLC400-255 , PLC400-256 , PLC400-257 , PLC400-258

　　3,两个或多个独立的工程用一个控制器来控制:

　　　　　　PLC400-312 , PLC400-313 , PLC400-314

　　4,多路回水（供水）管道 温差回水循环（回水保温） :

　　　　　　LD-300D , PLC400-311 , PLC400-312 , PLC400-313 , PLC400-314

　　5,采用储水箱(集热器水箱)及恒温水箱的双水箱系统 :

　　　　　　LD 300S

　　6,集中供热系统 :

　　　　　　LD-300F

　　7,功能简单型PLC控制器 :

　　　　　　PLC400-001 , PLC400-002 , PLC400-003

　　8,别墅、家用、分体、承压、一体类控制器 :

　　　　　　LD-389Q , LD-389Q2 , LD-389C , LD-389C2 , LD-389E , LD-389E2

　　9,客户定制型控制器（示例）:

　　　　　　PLC400-553 , PLC400-554

　　10,需要多个监视器同时监控 : LD-300 及 LD-389 机型均可实现 1~3只显示器远程监控。 监控距离：1公里。

　　11,安装于国外 110V/220V/50HZ/60HZ不同电源环境: 以上机型均可实现自动切换，无需设置。

　　12,以上机型方案均可定制，请来电咨询。 电话:13826569530 QQ: 13826569530
