您现在的位置>>→ 产品展示 →  LD-300T


 型号: LD-300T

太阳能工程控制器

太阳能工程控制器



 适用对象>>



         300T控制器采用7寸液晶屏,图形化动态显示整个系统的运行状态,功能齐全,超强稳定。超低价格,安装简便,仅需20分钟即可完成工控箱组装。

       显示器与主机采用三芯线连接,同时可选配多只显示器。显示器可安装于工控箱内、工控箱门、楼上、楼下、管理处等。 可轻松实现有线多机远程监控。

       300T适用于酒店、工厂、学校宿舍、别墅等大型、中型、小型 (0.5~100吨) 热水工程。

       300型控制器还有 多路循环、双水箱(恒温水箱)、集中供热、定制型等不同功能版本,

       配置互联网远程工控机则可实现任一台电脑监控功能,可查看 或 来电咨询客服人员


 技术参数>>

  名称  说明
 型号   LD-300T
 显示机尺寸   长194mm 宽110mm 厚度为17mm
 主机尺寸   长200mm 宽105mm 厚度为38mm
 重量   显示器:295克 主控机: 400克
 电压
 70V~270V AC/50HZ/60HZ
 待机功耗
 <2W 内置高效开关电源
 EMI抗干扰  >4KV 超强稳定
 日历时钟  北京时间显示 掉电可走时五年以上
 掉电参数记忆  FLASH ROM 永久性存储 ,即使电池电量耗尽数据也不会丢失.
 显示
 全汉字高清屏
 温度显示范围
 -9~159℃


  主要功能  说明

 低水位补水

 (强制补水)

 水位低于10%补水到20%(参数可调)
 温差循环
 集热器与水箱的温差循环。


根据集热器温度与水箱温度差值高于上限时启动循环泵,低于下限时关闭循环泵 .


温差调节范围 1~99℃

 定时补水时段
 8组时段
 温控补水

 (定温补水)

 根据集热器温度或水箱温度(二者选其一)

 高于 设置上限温度时启动补水,

 低于 设置下限温度时关闭补水

 定时加热时段
 8组时段
 定时、定温回水
 8组时段定时及定温回水
 保护及通用功能  缺水、高温、低温、限温、防冻、故障报警、水位差、温度差、延时等各种保护功能

 功能接口>>>

输入信号端口
数量
说明

T1
1
 集热器温度传感器

T2
1
 水箱温度传感器

T4
1
 回水管道温度传感器

0%、10%、20%、50%、80%、100%
6
 水位检测

+5V、 信号、GND
6
 连接分机监视器

输出端口代号
     电流
说明
补水阀F1
10A
 可连接阀或泵
循环泵P1
10A
 集热器与水箱的循环
回水泵P2
10A
 回水增压泵 (由五个供水时间段控制)
回水阀F2
10A
 供水管道与水箱的温差控制(回水温度控制
热泵H1
10A

 有两种应用方式:

   1,外接交流接触器直接驱动热泵或加热管

   2,加热温度与热泵设成一致,热泵由自身控制

加热管H2
10A
 外接交流接触器驱动电加热管
电伴带H3
10A
 管道防冻电伴带
其它端口
10A
 空

 配件说明>>

  1: 主控机×1

  2: 显示器×1

  3: NTC10K温度传感器 ×4

  4: 说明书 ×1


安装说明>>



  显示器尺寸:长194mm 宽110mm 厚度为17mm   以下为定位孔尺寸 (单位:mm)





  显示器安装有两种方法:   1,通过挂钩固定     2,通过固定孔用螺丝安装在铁箱门上。



  主机尺寸:长200mm 宽105mm 厚度为38mm    以下为定位孔尺寸 (单位:mm)

  主控机安装有两种方法:   1,固定孔螺丝安装     2,同交流接触器一样,通过导轨安装

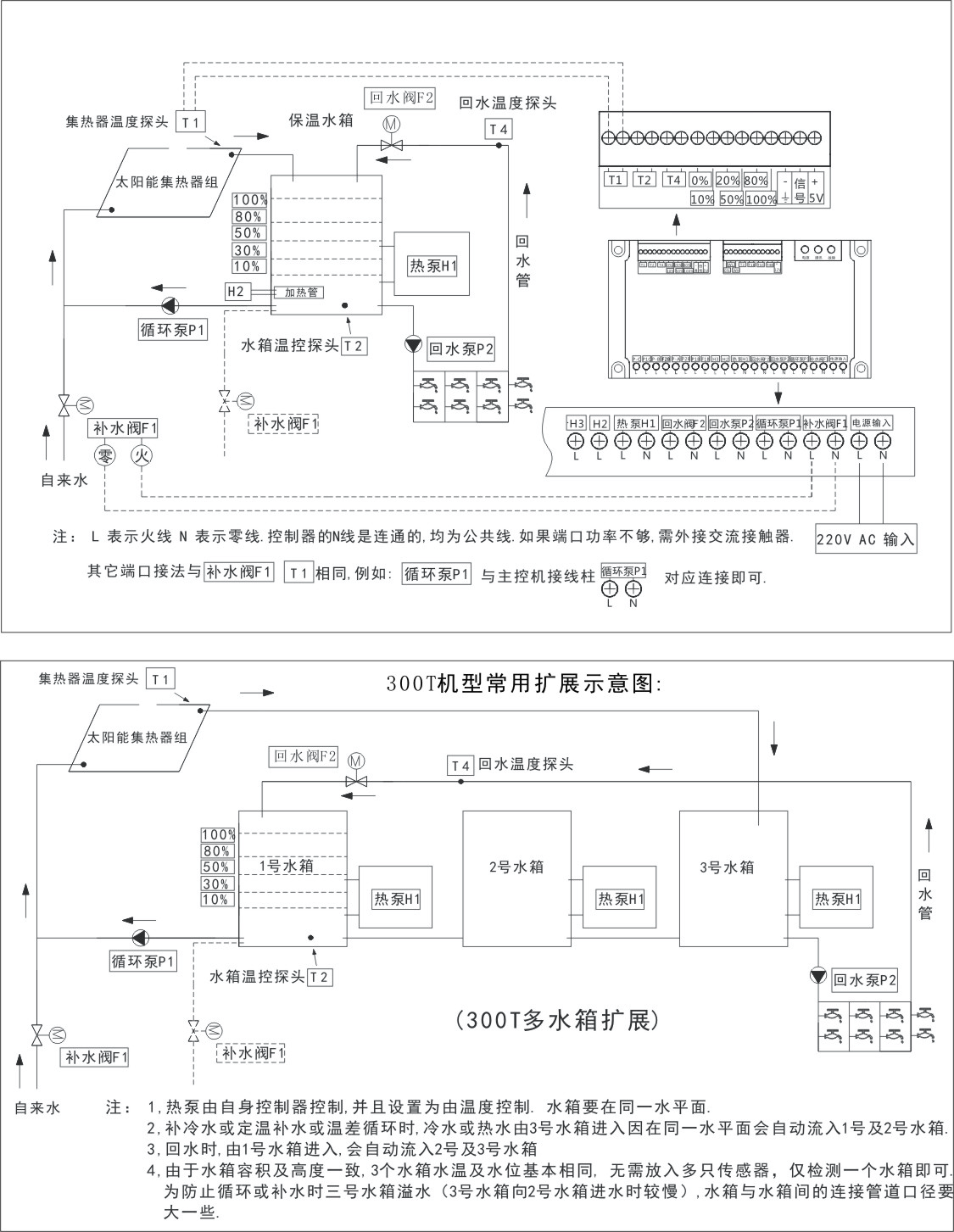

 资料图纸>>>

  百博工控客户端可下载CAD格式接线图及说明书等资料,还可实现在线PLC编程功能。

  请下载绿色免安装版客户端:百博工控客户端:下载

 选型指南>>

  产品展示客户端中选型。


  以上机型方案均可定制,请来电咨询。 电话:13826569530 QQ: 13826569530
