 型号: LD-300S

太阳能工程控制器

太阳能工程控制器



 适用对象>>



         300S控制器采用7寸液晶屏,图形化动态显示整个系统的运行状态,功能齐全,超强稳定。超低价格,安装简便,仅需20分钟即可完成工控箱组装。

       显示器与主机采用三芯线连接,同时可选配多只显示器。显示器可安装于工控箱内、工控箱门、楼上、楼下、管理处等。 可轻松实现有线多机远程监控。

       300S控制器适用于采用储水箱及恒温水箱的双水箱系统

       300型控制器还有 通用型、多路循环、集中供热、定制型等不同功能版本,


 技术参数>>

  名称  说明
 型号   LD-300S
 显示机尺寸   长194mm 宽110mm 厚度为17mm
 主机尺寸   长200mm 宽105mm 厚度为38mm
 重量   显示器:295克 主控机: 400克
 电压
 70V~270V AC/50HZ/60HZ
 待机功耗
 <2W 内置高效开关电源
 EMI抗干扰  >4KV 超强稳定
 日历时钟  北京时间显示 掉电可走时五年以上
 掉电参数记忆  FLASH ROM 永久性存储 ,即使电池电量耗尽数据也不会丢失.
 显示
 全汉字高清屏
 温度显示范围
 -9~159℃


  主要功能  说明

 低水位补水

 (强制补水)

 水位低于10%补水到20%(参数可调)
 温差循环
 集热器与水箱的温差循环。


根据集热器温度与水箱温度差值高于上限时启动循环泵,低于下限时关闭循环泵 .


温差调节范围 1~99℃

 定时补水时段
 8组时段
 温控补水

 (定温补水)

 根据水箱温度

 高于 设置上限温度时启动补水,

 低于 设置下限温度时关闭补水

 恒温水箱补水
 8组时段
 水箱循环
 储水水箱与恒温水箱间的温差循环
 定时加热时段
 8组时段
 定时、定温回水
 8组时段定时及定温回水
 保护及通用功能  缺水、高温、低温、限温、防冻、故障报警、水位差、温度差、延时等各种保护功能

 功能接口>>>

输入信号端口
数量
说明

T1
1
 集热器温度传感器

T2
1
 储水箱温度传感器

T3
1
 恒温水箱温度传感器

T4
1
 回水管道A路温度传感器

T4B
1
 回水管道B路温度传感器

0%、10%、20%、50%、80%、100%
6
 储水箱水位检测

0%、WL、WH
6
 恒温水箱水位检测

+5V、 信号、GND
6
 连接分机监视器

输出端口代号
     电流
说明
补水阀F1
10A
 可连接阀或泵
补水阀F1B
10A
 恒温水箱补水阀(泵)
循环泵P1
10A
 集热器与水箱的循环
循环泵P1B
10A
 储水箱与恒温水箱的温差循环
回水泵P2
10A
 回水增压泵 (由五个供水时间段控制)
回水泵P2B
10A
 回水增压泵 (由五个供水时间段控制)
回水阀F2
10A
 供水管道与水箱的温差控制(回水温度控制
回水阀F2B
10A
 供水管道与水箱的温差控制(回水温度控制
热泵H1
10A

 有两种应用方式:

   1,外接交流接触器直接驱动热泵或加热管

   2,加热温度与热泵设成一致,热泵由自身控制

加热管H2
10A
 外接交流接触器驱动电加热管
电伴带H3
10A
 管道防冻电伴带
其它端口
10A
 空

 配件说明>>

  1: 主控机×1

  2: 显示器×1

  3: NTC10K温度传感器 ×6

  4: 说明书 ×1


安装说明>>

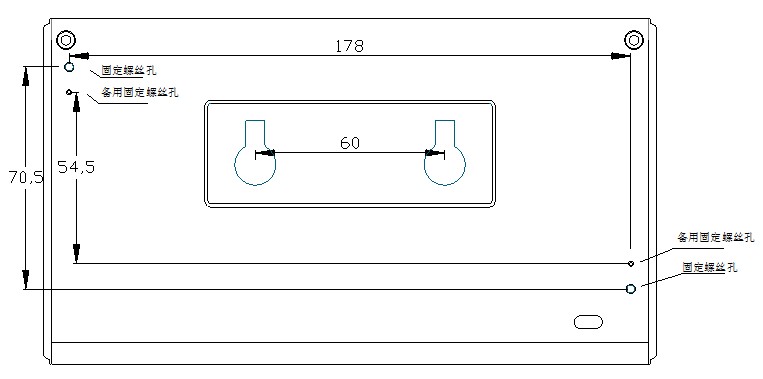

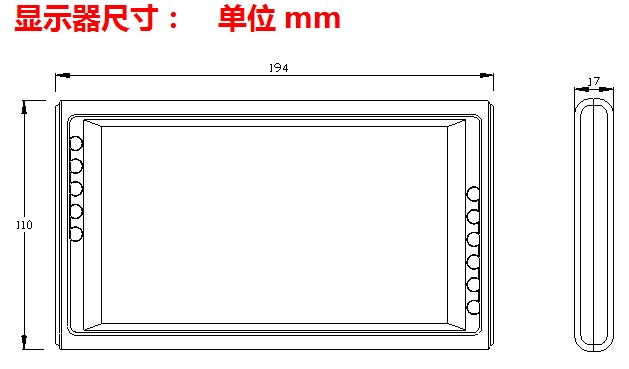

  显示器尺寸:长194mm 宽110mm 厚度为17mm   以下为定位孔尺寸 (单位:mm)





  显示器安装有两种方法:   1,通过挂钩固定     2,通过固定孔用螺丝安装在铁箱门上。

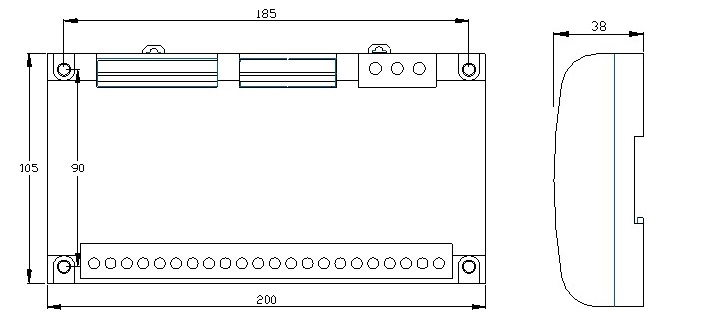

  主机尺寸:长200mm 宽105mm 厚度为38mm    以下为定位孔尺寸 (单位:mm)

  主控机安装有两种方法:   1,固定孔螺丝安装     2,同交流接触器一样,通过导轨安装

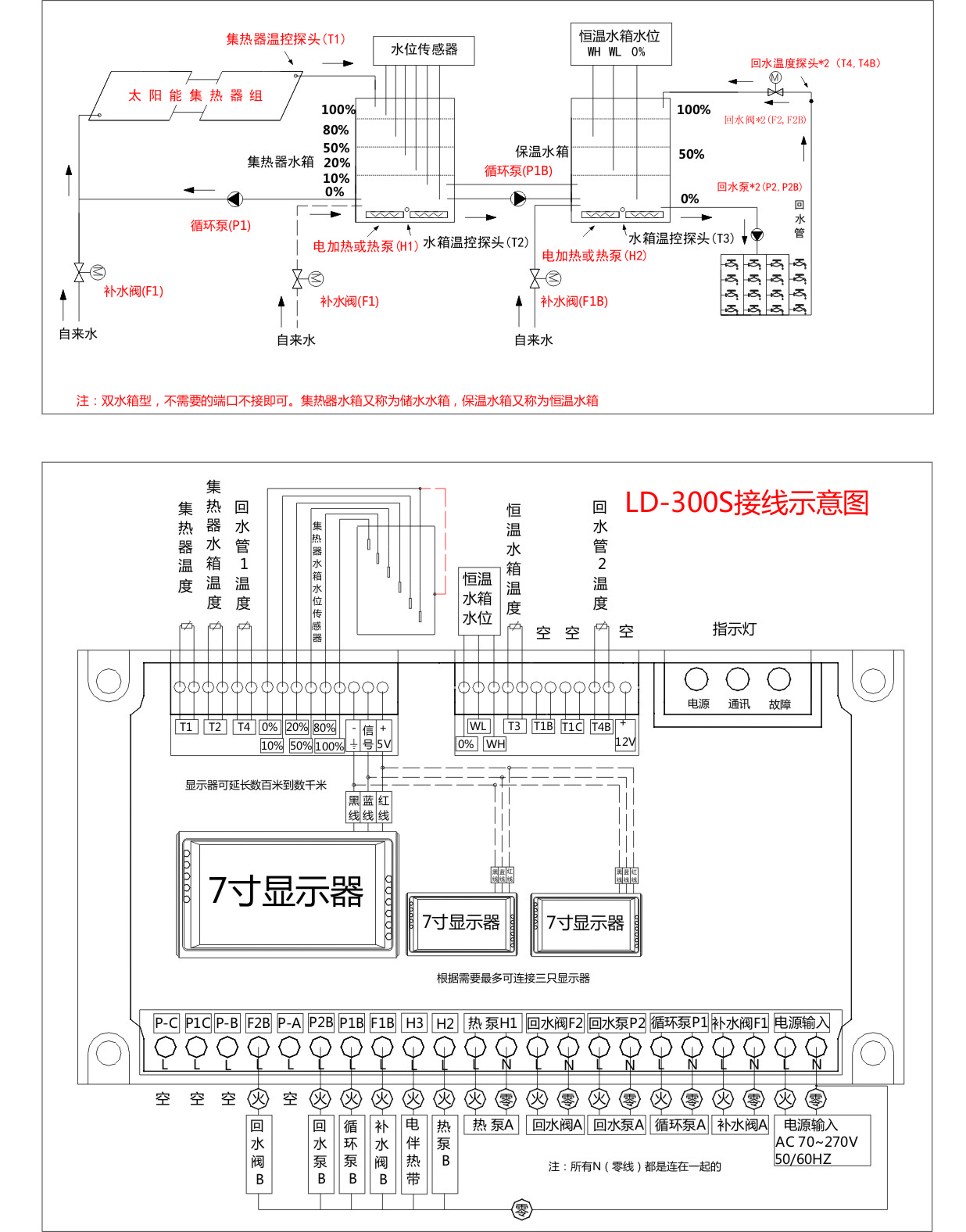

 资料图纸>>>

  百博工控客户端可下载CAD格式接线图及说明书等资料,还可实现在线PLC编程功能。

  请下载绿色免安装版客户端:百博工控客户端:下载

 选型指南>>

  产品展示客户端中选型。


  以上机型方案均可定制,请来电咨询。 电话:13826569530 QQ: 13826569530
