百博 PLC 400-251 控制器功能如下:
1路温差循环,1路集热器温控补水,1路水箱定时补水,1路电铺热,1路回水泵(时控及温控),1路电伴带
适用于酒店、工厂、事业单位、学校宿舍、别墅等大型、中型、小型 热水工程。
|
|
|
|
名称 |
说明 |
型号 |
PLC400-251 |
整机尺寸 |
长195mm 宽105mm 厚度为45mm
(模块可组合,每增加一只分机模块宽度增加45mm) |
重量 |
350克 |
电压
|
70V~270V AC/50HZ/60HZ
|
待机功耗
|
<2W 内置高效开关电源 |
EMI抗干扰 |
>4KV 超强稳定
|
在线编程 |
USB连接客户端即可在线编程 |
日历时钟 |
北京时间显示 掉电可走时五年以上
|
掉电参数记忆 |
FLASH ROM 永久性存储 ,即使电池电量耗尽数据也不会丢失.
|
显示
|
全汉字高清屏 |
温度显示范围
|
-9~159℃ |
二维码下载
|
百博PLC400具备二维码显示功能,手机扫描即可下载接线图及说明书 |
|
主要功能 |
说明 |
低水位补水
(强制补水)
|
水位低于10%补水到20%(参数可调)
|
温差循环 |
集热器与水箱的温差循环。
根据集热器温度与水箱温度差值高于上限时启动循环泵,低于下限时关闭循环泵 .
温差调节范围 1~99℃
|
定时补水时段 |
8组时段
|
温控补水
(定温补水) |
根据集热器温度或水箱温度(二者选其一)
高于 设置上限温度时启动补水,
低于 设置下限温度时关闭补水
|
定时加热时段 |
8组时段
|
定时、定温回水 |
8组时段定时及定温回水
|
保护及通用功能 |
缺水、高温、低温、限温、防冻、故障报警、水位差、温度差、延时等各种保护功能 |
|
|
|
|
输入信号端口
|
数量
|
说明
|
AT1
|
1
|
水箱温度传感器
|
AT2
|
1
|
回水管温度传感器
|
AT3
|
1
|
电伴热带温度传感器
|
BT1
|
1
|
集热器温度传感器
|
0%、10%、20%、50%、80%、100%
|
6
|
水位检测
|
USB
|
1
|
插入USB数据线即可点亮控制器,
同时也可在线编程,通过 客户端免费下载海量热水工程方案(程序)。
|
|
|
输出端口代号 |
功能名称
|
电流
|
说明
|
AQ1 |
水箱补水阀
|
10A
|
可连接阀或泵 |
AQ2 |
热泵、加热管
|
10A
|
有两种应用方式:
1,外接交流接触器直接驱动热泵或加热管
2,加热温度与热泵设成一致,热泵由自身控制
|
AQ3 |
回水泵
|
10A
|
8时段定时供水 |
BQ1 |
电伴热带
|
10A
|
电伴热带,防冻用 |
BQ2 |
回水阀
|
10A
|
8时段时间内定温回水水 |
CQ1 |
集热器补水阀
|
10A
|
集热器定温补水 |
CQ2 |
循环泵
|
10A
|
集热器与水箱的循环 |
|
|
|
|

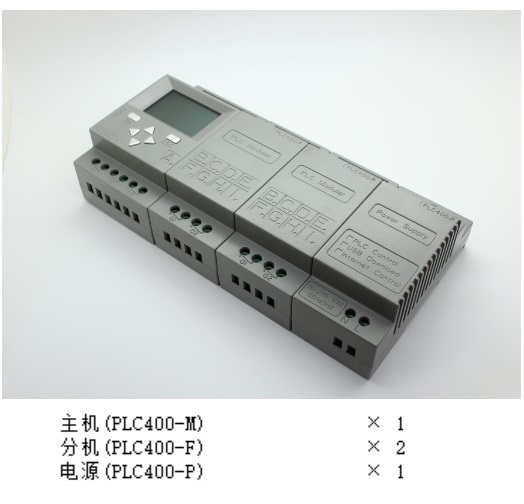

1: PLC400主控机×1
2:
PLC400分机×2
3: 电源×1
4: NTC10K温度传感器 ×3
5: 水位传感器 ×6
6: 说明书 ×1
7:

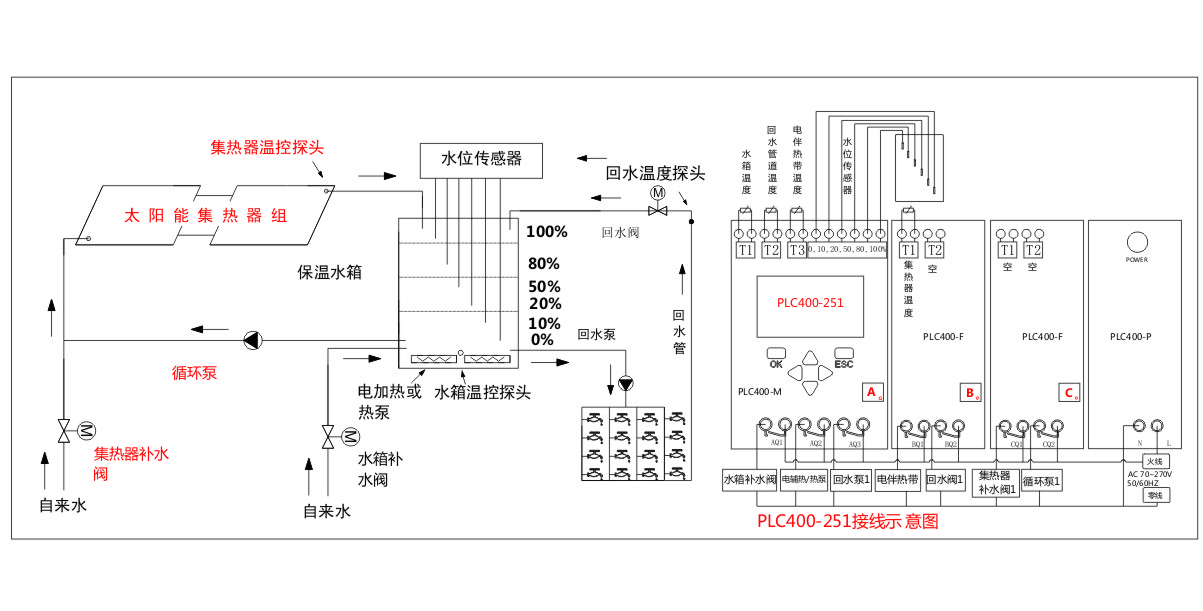

接线图 ×1
|
|
|
|
尺寸: 长195mm 宽105mm 厚度为45mm
同交流接触器一样,通过导轨安装。
|
|
|
|
百博工控客户端可下载CAD格式接线图及说明书等资料,还可实现在线PLC编程功能。
|
|
|
|
|
|
|
|
产品展示或客户端中选型。
以上机型方案均可定制,请来电咨询。
