您现在的位置>>→ 产品展示 → PLC400-311
|
 |
 |
 |
 |
|
|
|
|
|
型号: PLC400-311
（点击图片可看大图）
|
|
|
|
|
|
|
百博 PLC 400-311 控制器功能如下：
1套（补水+循环+加热）集成,2套回水系统
适用于酒店、工厂、事业单位、学校宿舍、别墅等大型、中型热水工程。
|
|
|
|
|
|
|
|
名称 |
说明 |
|
型号 |
PLC400-311 |
|
电压
|
70V～270V AC/50HZ/60HZ
|
|
待机功耗
|
<2W 内置高效开关电源
|
|
EMI抗干扰 |
>4KV 超强稳定
|
|
在线编程 |
USB连接客户端即可在线编程 |
|
日历时钟 |
北京时间显示 掉电可走时五年以上
|
|
掉电参数记忆 |
FLASH ROM 永久性存储 ,即使电池电量耗尽数据也不会丢失.
|
|
整机尺寸
|
长105mm 宽255mm 厚度为45mm
|
|
整机毛重
|
350克
|
|
显示
|
全汉字高清屏
|
|
温度显示范围
|
-9～159℃
|
|
水位检测
|
0%、10%、20%、50%、80%、100% 6档位
|
|
1组温差循环 |
集热器与水箱的温差循环。根据集热器温度T1与水箱温度T2差值高于上限时
启动循环泵，低于下限时关闭循环泵 .温差调节范围 1～99℃
|
|
1组定温补水 |
集热器温控补水 |
|
定时补水 |
8组时段 |
|
定时加热
|
8组时段
|
|
定时、定温回水
|
8组时段定时及定温回水
|
|
通用功能
|
☆定温补水 ☆低水位补水 ☆缺水保护 ☆集热器\水箱\直热热泵补水模式
☆集热高温保护 ☆集热器低温保护 ☆集热器防冻保护
☆水箱高温(限温)保护 ☆手动
加热\回水\循环 ☆故障显示
☆基于稳定及延长 泵、阀使用寿命考虑的程序内部延时、温差、水位差保护等
|
|
二维码下载
|

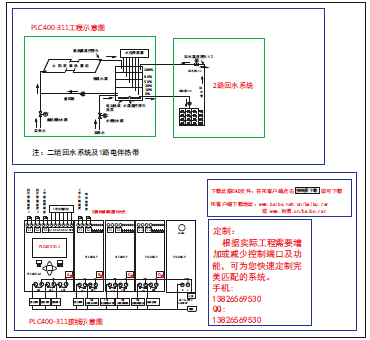

百博PLC400具备二维码显示功能，手机扫描即可下载接线图及说明书
|
|
|
|
|
|
|
|
|
输入信号端口
|
数量
|
说明
|
|
AT1
|
1
|
回水管温度传感器1
|
|
AT2
|
1
|
回水管温度传感器2
|
|
AT3
|
1
|
1号集热器温度传感器
|
|
BT1
|
1
|
1号水箱温度
|
|
BT2 |
1 |
伴热带温度传感器 |
|
0%、10%、20%、50%、80%、100%
|
6
|
水位检测
|
|
USB
|
1
|
插入USB数据线即可点亮控制器，
同时也可在线编程，通过 客户端免费下载海量热水工程方案（程序）。
|
|
|
|
|
输出端口代号 |
功能名称
|
电流
|
说明
|
|
AQ1 |
回水泵1
|
10A
|
8时段定时供水 |
|
AQ2 |
回水阀1
|
10A
|
8时段时间内定温回水 |
|
AQ3 |
回水泵2
|
10A
|
8时段定时供水 |
|
BQ1 |
回水阀2
|
10A
|
8时段时间内定温回水 |
|
BQ2 |
1号水箱补水阀
|
10A
|
可连接阀或泵 |
|
CQ1 |
1号集热器补水阀
|
10A
|
可连接阀或泵 ，集热器定温补水 |
|
CQ2 |
1号水箱循环泵
|
10A
|
集热器与水箱的循环 |
|
DQ1 |
1号热泵、加热管
|
10A
|
有两种应用方式：
1，外接交流接触器直接驱动热泵或加热管
2，加热温度与热泵设成一致，热泵由自身控制
|
|
DQ2 |
电伴热带
|
10A
|
电伴热带，防冻用 |
|
|
|
|
|
|
|

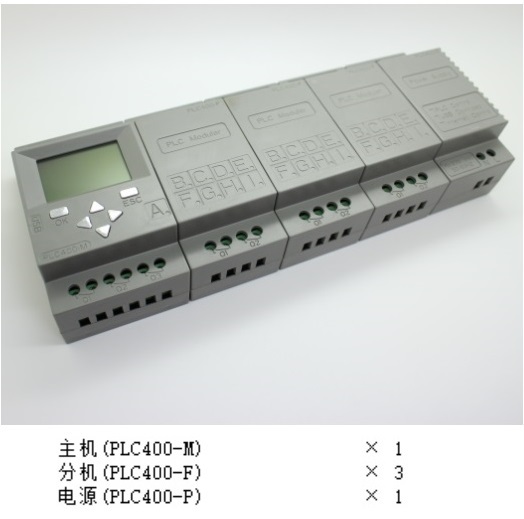

1:
PLC400主控机×1
2:
PLC400分机×3
3: 电源×1
4: NTC10K温度传感器 ×5
5: 水位传感器 ×6
6: 说明书 ×1
7:
接线图 ×1
|
|
|
|
|
|
|
尺寸: 长105mm 宽255mm 厚度为45mm
同交流接触器一样，通过导轨安装。
|
|
|
|
|
|
|
百博工控客户端可下载CAD格式接线图及说明书等资料，还可实现在线PLC编程功能。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
产品展示或客户端中选型。
以上机型方案均可定制，请来电咨询。
