  您现在的位置>>→ 产品展示太阳能分体控制器(5) → LD-389Q

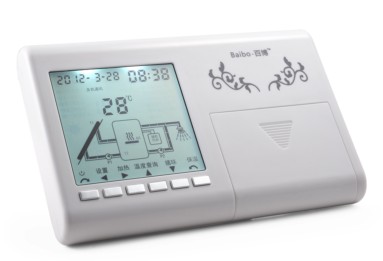

 型号: LD-389Q

太阳能控制仪-太阳能分体控制器-太阳能分体控制仪   太阳能工程控制器

(点击图片可看大图)

 适用对象>>
 适用对象>>

   389-Q控制器采用独立时钟及硬盘存储技术,实现了两年以上的掉电走时及设置参数永久

  性存储。全动态模拟显示,25毫米超薄尺寸,超亮仿陶瓷外形,超大接线盒接线方便。非

  常适用于批量 别墅酒店、家用、小区等小型热水工程。

 技术参数>>

名称  说明
 型号   389-Q
 电压
 70V~270V AC/50HZ/60HZ
 待机功耗
 <2W 内置高效开关电源
 EMI抗干扰  >4KV 稳定性可媲美PLC控制器
 日历时钟  年、月、日、北京时间显示 独立时钟掉电可走时两年以上
 掉电参数记忆  FLASH ROM 永久性存储 ,即使电池电量耗尽数据也不会丢失.
 整机尺寸
 长172mm 宽112mm 厚度为25mm 超薄尺寸
 毛重
 350克
 显示
 FLASH 显示液晶屏 动态模拟.
 温度传感器
 3只
 温度显示范围
 -9~159℃
 水位检测
 0%、20%、50%、80%、100% 5档位
 P1温差循环

 集热器与水箱的温差循环。根据集热器温度T1与水箱温度T2差值高于上限时

 启动循环泵P1,低于下限时关闭循环泵P1 .温差调节范围 3~15℃

 P2温差循环

 供水管道与水箱的温差循环。根据供水管道温度T4低于下限时启动循环泵P2,

 高于上限时关闭循环泵P2.温差调节范围 3~95℃

 定时补水时段
 三组时段
 定时加热时段
 三组时段
 供水时段
 三组时段
 其它功能

 ☆集热高温保护 ☆集热器低温保护 ☆集热器防冻保护 ☆水箱高温保护

 ☆定温补水 ☆低水位补水 ☆漏电检测 ☆倒计时手动增压 ☆故障显示

 ☆缺水保护 ☆基于稳定及延长 泵、阀使用寿命考虑的程序内部延时、温差、

 水位差保护等

 分机显示

 选配件,最多可连接三个分机显示器,均可显示及修改数据,分机操作与主机完

 全相同


 功能接口>>
信号端口
数量
说明

T1
1
 集热器温度传感器

T2
1
 水箱下部温度传感器

T4
1
 管道温度传感器

W1
1
 水位检测

+5V、 信号、GND
3
  连接分机监视器
 输出端口
数量
功率
说明
 循环泵P1
1
250W
 用在工程上要外接交流接触器
 补水阀(泵)
1
250W
 用在工程上要外接交流接触器
 回水泵P2
1
250W
 用在工程上要外接交流接触器
 加热管或热泵
1
3KW
 用在工程上要外接交流接触器
 配件说明>>

        1: 主控机×1

        2: 水位接线盒×1

        3: NTC10K温度传感器 ×3

        4: 说明书 ×1


安装说明>>


   说明: 1,主控机采用挂钩式安装。



 资料图纸>>

  百博工控客户端可下载CAD格式接线图及说明书等资料,还可实现在线PLC编程功能。

  请下载绿色免安装版客户端:百博工控客户端:下载

  389-Q 控制器 高清图片: 下载 (点右键 选择目标另存为)     LD-389Q 接线图下载PDF格式
 选型指南>>


  请下载绿色免安装版客户端,查看更详细分类:百博客户端:下载(92KB)

  1,常用工程控制器(补水、加热,循环,回水等) :

      LD-300T , PLC400-100 , PLC400-101 , PLC400-251 , PLC400-311

  2,多路集热器与水箱循环:

      LD-300D , PLC400-252 , PLC400-253 , PLC400-254 , PLC400-255 , PLC400-256 , PLC400-257 , PLC400-258

  3,两个或多个独立的工程用一个控制器来控制:

      PLC400-312 , PLC400-313 , PLC400-314

  4,多路回水(供水)管道 温差回水循环(回水保温) :

      LD-300D , PLC400-311 , PLC400-312 , PLC400-313 , PLC400-314

  5,采用储水箱(集热器水箱)及恒温水箱的双水箱系统 :

      LD 300S

  6,集中供热系统 :

      LD-300F

  7,功能简单型PLC控制器 :

      PLC400-001 , PLC400-002 , PLC400-003

  8,别墅、家用、分体、承压、一体类控制器 :

      LD-389Q , LD-389Q2 , LD-389C , LD-389C2 , LD-389E , LD-389E2

  9,客户定制型控制器(示例):

      PLC400-553 , PLC400-554

  10,需要多个监视器同时监控 : LD-300 及 LD-389 机型均可实现 1~3只显示器远程监控。 监控距离:1公里。

  11,安装于国外 110V/220V/50HZ/60HZ不同电源环境: 以上机型均可实现自动切换,无需设置。
