　 您现在的位置>>→ 产品展示 → 太阳能分体控制器(5) → LD-389C2


　型号: LD-389C2

太阳能控制仪太阳能控制仪-太阳能分体控制仪-分体控制器   太阳能工程控制器

（点击图片可看大图）
　适用对象>>

　　　389-C2控制器采用独立时钟及硬盘存储技术,实现了两年以上的掉电走时及设置参数永久

　　性存储。全动态模拟显示，25毫米超薄尺寸，超亮仿陶瓷外形，超大接线盒接线方便。非

　　常适用于批量 别墅酒店、家用、小区等小型热水工程。

    显示器与主控制器分开，通讯距离50米,实测>300米


　技术参数>>

名称 　说明
　型号　 　389-C2
　电压
　70V～270V AC/50HZ/60HZ
　待机功耗
　<2W 内置高效开关电源
　EMI抗干扰 　>4KV 稳定性可媲美PLC控制器
　日历时钟 　年、月、日、北京时间显示 独立时钟掉电可走时两年以上
　掉电参数记忆

　FLASH ROM 永久性存储 ,即使电池电量耗尽数据也不会丢失.
　整机尺寸
　长172mm 宽112mm 厚度为25mm 超薄尺寸
　毛重
　350克
　显示
　FLASH 显示液晶屏 动态模拟.
　温度传感器
　4只
　温度显示范围
　-9～159℃
　P1温差循环

　集热器与水箱的温差循环。根据集热器温度T1与水箱温度T2差值高于上限时

　启动循环泵P1，低于下限时关闭循环泵P1 .温差调节范围 3～15℃
　P2温差循环

　供水管道与水箱的温差循环。根据供水管道温度T4与水箱温度T2差值低于上

　限时启动循环泵P1，高于下限时关闭循环泵P2.温差调节范围 3～95℃
　定时加热时段
　三组时段
　供水时段
　三组时段
　其它功能

　☆集热高温保护　☆集热器低温保护　☆集热器防冻保护　☆水箱高温保护

　☆漏电检测　☆倒计时手动增压　☆故障显示

　☆基于稳定及延长 泵、阀使用寿命考虑的程序内部延时、温差、水位差保护等

　
　分机显示

　选配件，最多可连接三个分机显示器,均可显示及修改数据,分机操作与主机完

　全相同

　功能接口>>
信号端口
数量
说明
　
T1
1
　集热器温度传感器
　
T2
1
　水箱下部温度传感器
　
T3
1
　水箱上部温度传感器
　
T4
1
　管道温度传感器
　
W1
1
　空
　
+5V、 信号、GND
3
　 连接分机监视器
　输出端口
数量
功率
 说明
　循环泵P1
1
250W
 　用在工程上要外接交流接触器
　回水泵P2
1
250W
 　用在工程上要外接交流接触器
　高温旁通R1
1
250W
 　用在工程上要外接交流接触器
　加热管或热泵
1
3KW
 　用在工程上要外接交流接触器
　配件说明>>

　　　　　　　　1: 主控机×1　

　　　　　　　　2: NTC10K温度传感器 ×4

　　　　　　　　3: 说明书 ×1

安装说明>>


　　　说明: 1，主控机采用挂钩式安装。

　
　资料图纸>>

　　百博工控客户端可下载CAD格式接线图及说明书等资料，还可实现在线PLC编程功能。

　　请下载绿色免安装版客户端：百博工控客户端：下载

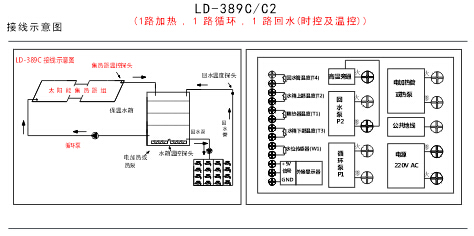

　　LD-389C2 接线图下载PDF格式
　选型指南>>


　　请下载绿色免安装版客户端，查看更详细分类：百博客户端：下载(92KB)

　　1,常用工程控制器(补水、加热，循环，回水等) :

　　　　　　LD-300T , PLC400-100 , PLC400-101 , PLC400-251 , PLC400-311

　　2,多路集热器与水箱循环:

　　　　　　LD-300D , PLC400-252 , PLC400-253 , PLC400-254 , PLC400-255 , PLC400-256 , PLC400-257 , PLC400-258

　　3,两个或多个独立的工程用一个控制器来控制:

　　　　　　PLC400-312 , PLC400-313 , PLC400-314

　　4,多路回水（供水）管道 温差回水循环（回水保温） :

　　　　　　LD-300D , PLC400-311 , PLC400-312 , PLC400-313 , PLC400-314

　　5,采用储水箱(集热器水箱)及恒温水箱的双水箱系统 :

　　　　　　LD 300S

　　6,集中供热系统 :

　　　　　　LD-300F

　　7,功能简单型PLC控制器 :

　　　　　　PLC400-001 , PLC400-002 , PLC400-003

　　8,别墅、家用、分体、承压、一体类控制器 :

　　　　　　LD-389Q , LD-389Q2 , LD-389C , LD-389C2 , LD-389E , LD-389E2

　　9,客户定制型控制器（示例）:

　　　　　　PLC400-553 , PLC400-554

　　10,需要多个监视器同时监控 : LD-300 及 LD-389 机型均可实现 1~3只显示器远程监控。 监控距离：1公里。

　　11,安装于国外 110V/220V/50HZ/60HZ不同电源环境: 以上机型均可实现自动切换，无需设置。

　　12,以上机型方案均可定制，请来电咨询。 电话:13826569530 QQ: 13826569530
