→ 产品展示→单机一体控制仪表(3)→BaiBo 389-E
|
|
|
 |
 |
 |
 |
|
|
|
|
|

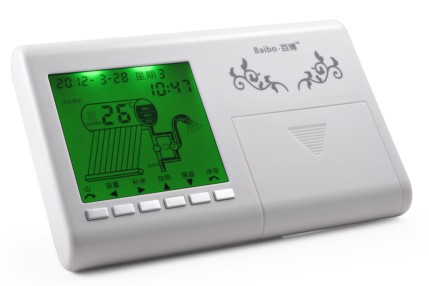

型号: 389-E
|
|
|
|
|
389-E控制器采用独立时钟及硬盘存储技术,实现了两年以上的掉电走时及设置参数永久
性存储。全动态模拟显示，25毫米超薄尺寸，超亮仿陶瓷外形，超大接线盒接线方便。非
常适用于批量 别墅、家用住宅等。
|
|
|
|
|
|
|
|
|
技术参数>>
|
名称 |
说明 |
|
型号 |
389-E |
|
电压
|
70V～270V AC/50HZ/60HZ
|
|
待机功耗
|
<2W 内置高效开关电源
|
|
EMI抗干扰 |
>4KV 稳定性可媲美PLC控制器 |
|
日历时钟 |
年、月、日、星期、北京时间显示 独立时钟掉电可走时两年以上 |
|
掉电参数记忆 |
FLASH ROM 永久性存储 ,即使电池电量耗尽数据也不会丢失.
|
|
整机尺寸
|
长172mm 宽112mm 厚度为25mm 超薄尺寸
|
|
毛重
|
350克
|
|
显示
|
|
|
传感器
|
水温水位传感器
|
|
温度显示范围
|
-9～99℃
|
|
水位检测
|
0%、20%、50%、80%、100% 5档位
|
|
增压泵
|
|
|
定时补水时段
|
三组时段
|
|
定时加热时段
|
三组时段
|
|
其它功能
|
☆水箱高温保护
☆定温补水 ☆低水位补水 ☆漏电检测 ☆倒计时手动增压 ☆故障显示
☆缺水保护 ☆基于稳定及延长 泵、阀使用寿命考虑的程序内部延时、温差、
水位差保护等
|
|
分机显示
|
选配件，最多可连接三个分机显示器,均可显示及修改数据,分机操作与主机完
全相同
|
|
|
|

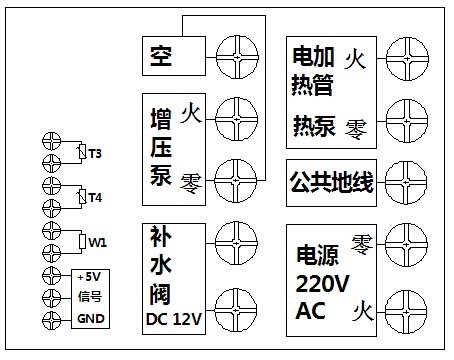

功能接口>>
|
|
信号端口
|
数量
|
说明
|
|
T3
|
1
|
水箱温度传感器
|
|
T4
|
1
|
管道温度传感器(选配)
|
|
W1
|
1
|
水位检测
|
|
+5V、 信号、GND
|
3
|
连接分机监视器
|
|
|
|
|
输出端口 |
数量
|
功率
|
说明 |
|
循环泵P1 |
1
|
350W
|
|
|
补水阀 |
1
|
5W
|
(可选220V交流)
|
|
回水泵P2 |
1
|
350W
|
|
|
加热管或热泵 |
1
|
3KW
|
|
|
|
|
|
|
|
1: 主控机×1
2: 水温水位传感器×1
3: 12V电磁阀×1
4: NTC10K 管道温度传感器（选配） ×1
5: 说明书 ×1
|
编号
|
外形
|
说明
|
|
1
|
|
硅胶水温、水位传感器,四芯线连接 |
|
2
|
|
直流 12V, 常闭式、自保持式(带止回功能 )
|
|
|
|
NTC 10K 温度传感器,选配件
|
|
3
|
|
分机显示器(选配件),
同主机显示操作完全相同,主机或分机任一端变动,对应一端立即对应显示。一台主机可配接1～3只分机显示器。三芯线连接.根据安装环境不同连线距离为30～200米(保守值,实测大于1千米),与整栋大楼共用主电源线槽请采用三芯屏蔽线.
|
|
|
|
|
|
|
|
|
|
说明: 1，主控机采用挂钩式安装。
|
|
|
|
|
|
|
