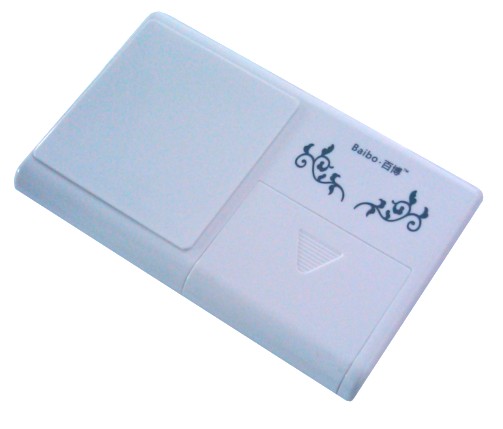

389-Q控制器采用独立时钟及硬盘存储技术,实现了两年以上的掉电走时及设置参数永久
性存储。全动态模拟显示，25毫米超薄尺寸，超亮仿陶瓷外形，超大接线盒接线方便。非
常适用于批量 别墅酒店、家用、小区等小型热水工程。
显示器与主控制器分开，通讯距离50米,实测>300米
|
|
|
|
|
|
|
|
|
名称 |
说明 |
|
型号 |
389-Q2 |
|
电压
|
70V～270V AC/50HZ/60HZ
|
|
待机功耗
|
<2W 内置高效开关电源
|
|
EMI抗干扰 |
>4KV 稳定性可媲美PLC控制器 |
|
日历时钟 |
年、月、日、北京时间显示 独立时钟掉电可走时两年以上 |
|
掉电参数记忆 |
FLASH ROM 永久性存储 ,即使电池电量耗尽数据也不会丢失.
|
|
整机尺寸
|
长172mm 宽112mm 厚度为25mm 超薄尺寸
|
|
毛重
|
350克
|
|
显示
|
FLASH 显示液晶屏 动态模拟.
|
|
温度传感器
|
3只
|
|
温度显示范围
|
-9～159℃
|
|
水位检测
|
0%、20%、50%、80%、100% 5档位
|
|
P1温差循环 |
集热器与水箱的温差循环。根据集热器温度T1与水箱温度T2差值高于上限时
启动循环泵P1，低于下限时关闭循环泵P1 .温差调节范围 3～15℃
|
|
P2温差循环
|
供水管道与水箱的温差循环。根据供水管道温度T4低于下限时启动循环泵P2，
高于上限时关闭循环泵P2.温差调节范围 3～95℃
|
|
定时补水时段
|
三组时段
|
|
定时加热时段
|
三组时段
|
|
供水时段
|
三组时段
|
|
其它功能
|
☆集热高温保护 ☆集热器低温保护 ☆集热器防冻保护 ☆水箱高温保护
☆定温补水 ☆低水位补水 ☆漏电检测 ☆倒计时手动增压 ☆故障显示
☆缺水保护 ☆基于稳定及延长 泵、阀使用寿命考虑的程序内部延时、温差、
水位差保护等
|
|
分机显示
|
选配件，最多可连接三个分机显示器,均可显示及修改数据,分机操作与主机完
全相同
|
|
|
|
|
|
|
|
|
信号端口
|
数量
|
说明
|
|
T1
|
1
|
集热器温度传感器
|
|
T2
|
1
|
水箱下部温度传感器
|
|
T4
|
1
|
管道温度传感器
|
|
W1
|
1
|
水位检测
|
|
+5V、 信号、GND
|
3
|
连接分机监视器
|
|
|
|
|
输出端口 |
数量
|
功率
|
说明 |
|
循环泵P1 |
1
|
250W
|
用在工程上要外接交流接触器 |
|
补水阀(泵) |
1
|
250W
|
用在工程上要外接交流接触器
|
|
回水泵P2 |
1
|
250W
|
用在工程上要外接交流接触器 |
|
加热管或热泵 |
1
|
3KW
|
用在工程上要外接交流接触器 |
|
|
|
|
|
|
|
1: 主控机×1
2:
显示器×1
3: 水位接线盒×1
4: NTC10K温度传感器 ×3
5: 说明书 ×1
|
|
|
|
|
|
|

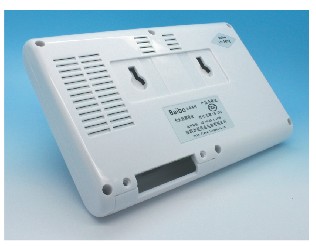

说明: 1，主控机采用挂钩式安装。
|
|
|
|
|
|
|
百博工控客户端可下载CAD格式接线图及说明书等资料，还可实现在线PLC编程功能。
|
|
|
|
|
|

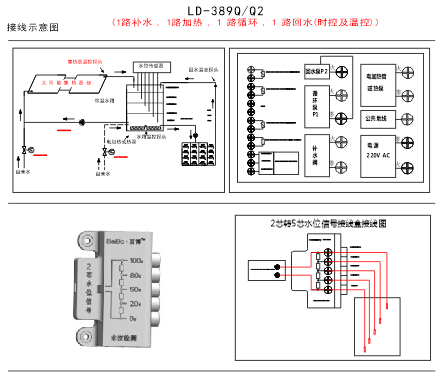

LD-389Q2 接线图下载PDF格式 |
|
|
|
|
|
|
