型号: PLC400-255



（点击图片可看大图）

　适用对象>>

　　　　　　　百博 PLC 400-255 控制器功能如下：

　　　　　　　　　　　　　　　　　　　　　　　　5路温差循环,5路集热器温控补水,1路水箱定时补水,1路电铺热,1路回水泵(时控及温控)，1路电辅热

　　　　　　　适用于酒店、工厂、事业单位、学校宿舍、别墅等大型、中型、小型 热水工程。

　技术参数>>

名称	说明
型号	PLC400-255
电压	70V～270V AC/50HZ/60HZ
待机功耗	<2W 内置高效开关电源
EMI抗干扰	>4KV 超强稳定
在线编程	USB连接客户端即可在线编程
日历时钟	北京时间显示 掉电可走时五年以上
掉电参数记忆	FLASH ROM 永久性存储 ,即使电池电量耗尽数据也不会丢失.
整机尺寸	长105mm 宽255mm 厚度为45mm
整机毛重	350克
显示	全汉字高清屏
温度显示范围	-9～159℃
水位检测	0%、10%、20%、50%、80%、100% 6档位
5路温差循环	集热器与水箱的温差循环。根据集热器温度T1与水箱温度T2差值高于上限时 　启动循环泵，低于下限时关闭循环泵 .温差调节范围 1～99℃
5路定温补水	集热器温控补水
定时补水	8组时段
定时加热	8组时段
定时、定温回水	8组时段定时及定温回水
通用功能	☆定温补水　☆低水位补水　☆缺水保护　☆集热器\水箱\直热热泵补水模式 　☆集热高温保护　☆集热器低温保护　☆集热器防冻保护　 　☆水箱高温(限温)保护 　☆手动 加热\回水\循环　☆故障显示 　☆基于稳定及延长 泵、阀使用寿命考虑的程序内部延时、温差、水位差保护等
二维码下载	百博PLC400具备二维码显示功能，手机扫描即可下载接线图及说明书

　功能接口>>

输入信号端口	数量	说明
AT1	1	水箱温度传感器
AT2	1	回水管温度传感器
AT3	1	伴热带温度传感器
BT1	1	集热器温度传感器1
BT2	1	集热器温度传感器2
CT1	1	集热器温度传感器3
CT2	1	集热器温度传感器4
DT1	1	集热器温度传感器5
0%、10%、20%、50%、80%、100%	6	水位检测
USB	1	插入USB数据线即可点亮控制器，   同时也可在线编程，通过客户端免费下载海量热水工程方案（程序）。

　配件说明>>

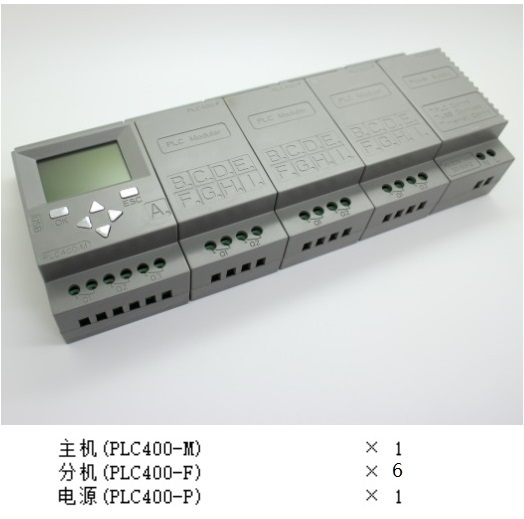

　　1: PLC400主控机×1　

　　2: PLC400分机×6　

　　3: 电源×1

　　4: NTC10K温度传感器 ×7

　　5: 水位传感器 ×6

　　6: 说明书 ×1

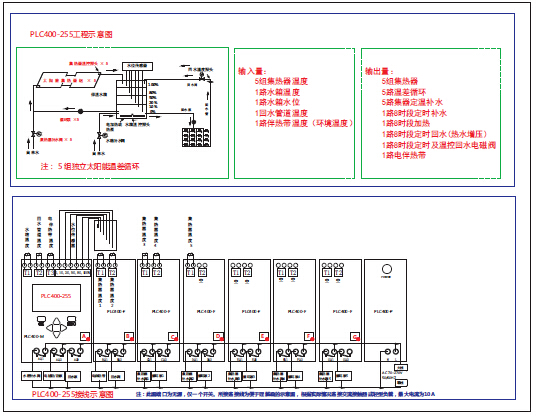

　　7: 接线图 ×1

安装说明>>

　　尺寸:　长105mm 宽255mm 厚度为45mm

　　同交流接触器一样，通过导轨安装。



　

　资料图纸>>

　　百博工控客户端可下载CAD格式接线图及说明书等资料，还可实现在线PLC编程功能。

　　请下载绿色免安装版客户端：百博工控客户端：下载

　选型指南>>

　　产品展示或客户端中选型。

　　
