→ PLC400-253
|
|
|
 |
 |
 |
 |
|
|
|
|
|
|
|
|
|
|
|
百博 PLC 400-253 控制器功能如下：
3路温差循环,3路集热器温控补水,1路水箱定时补水,1路电铺热,1路回水泵(时控及温控)，1路电辅热
适用于酒店、工厂、事业单位、学校宿舍、别墅等大型、中型、小型 热水工程。
|
|
|
|
|
|
|
|
名称 |
说明 |
|
型号 |
PLC400-253 |
|
整机尺寸 |
长285mm 宽105mm 厚度为45mm
(模块可组合，每增加一只分机模块宽度增加45mm) |
|
重量 |
350克 |
|
电压
|
70V～270V AC/50HZ/60HZ
|
|
待机功耗
|
<2W 内置高效开关电源 |
|
EMI抗干扰 |
>4KV 超强稳定
|
|
在线编程 |
USB连接客户端即可在线编程 |
|
日历时钟 |
北京时间显示 掉电可走时五年以上
|
|
掉电参数记忆 |
FLASH ROM 永久性存储 ,即使电池电量耗尽数据也不会丢失.
|
|
显示
|
全汉字高清屏 |
|
温度显示范围
|
-9～159℃ |
|
二维码下载
|
百博PLC400具备二维码显示功能，手机扫描即可下载接线图及说明书 |
|
|
主要功能 |
说明 |
低水位补水
(强制补水)
|
水位低于10%补水到20%（参数可调）
|
|
温差循环 |
集热器与水箱的温差循环。
根据集热器温度与水箱温度差值高于上限时启动循环泵，低于下限时关闭循环泵 .
温差调节范围 1～99℃
|
|
定时补水时段 |
8组时段
|
温控补水
(定温补水) |
根据集热器温度或水箱温度(二者选其一)
高于 设置上限温度时启动补水，
低于 设置下限温度时关闭补水
|
|
定时加热时段 |
8组时段
|
|
定时、定温回水 |
8组时段定时及定温回水
|
|
保护及通用功能 |
缺水、高温、低温、限温、防冻、故障报警、水位差、温度差、延时等各种保护功能 |
|
|
|
|
|
|
|
|
输入信号端口
|
数量
|
说明
|
|
AT1
|
1
|
水箱温度传感器
|
|
AT2
|
1
|
回水管温度传感器
|
|
AT3
|
1
|
电伴热带温度传感器
|
|
BT1
|
1
|
集热器1温度传感器
|
|
BT2
|
1
|
集热器2温度传感器
|
|
BT3
|
1
|
集热器3温度传感器
|
|
0%、10%、20%、50%、80%、100%
|
6
|
水位检测
|
|
USB
|
1
|
插入USB数据线即可点亮控制器，
同时也可在线编程，通过 客户端免费下载海量热水工程方案（程序）。
|
|
|
|
|
输出端口代号 |
功能名称
|
电流
|
说明
|
|
AQ1 |
水箱补水阀
|
10A
|
可连接阀或泵 |
|
AQ2 |
热泵、加热管
|
10A
|
有两种应用方式：
1，外接交流接触器直接驱动热泵或加热管
2，加热温度与热泵设成一致，热泵由自身控制
|
|
AQ3 |
回水泵
|
10A
|
8时段定时供水 |
|
BQ1 |
电伴热带
|
10A
|
电伴热带，防冻用 |
|
BQ2 |
回水阀
|
10A
|
8时段时间内定温回水水 |
|
CQ1 |
集热器补水阀1
|
10A
|
集热器定温补水 |
|
CQ2 |
循环泵1
|
10A
|
集热器与水箱的循环 |
|
DQ1 |
集热器补水阀2
|
10A
|
集热器定温补水 |
|
DQ2 |
循环泵2
|
10A
|
集热器与水箱的循环 |
|
EQ1 |
集热器补水阀3
|
10A
|
集热器定温补水 |
|
EQ2 |
循环泵3
|
10A
|
集热器与水箱的循环 |
|
|
|
|
|
|
|

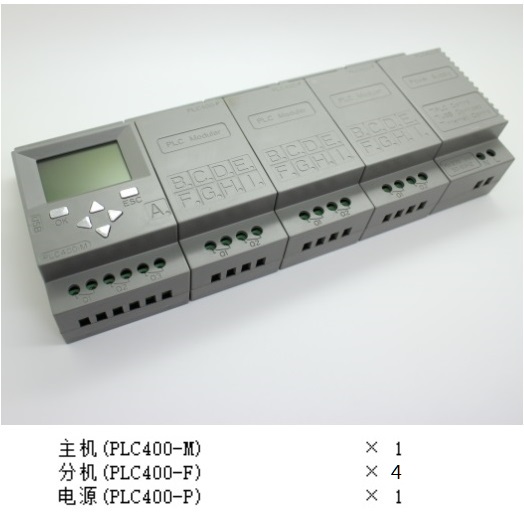

1: PLC400主控机×1
2:
PLC400分机×4
3: 电源×1
4: NTC10K温度传感器 ×3
5: 水位传感器 ×6
6: 说明书 ×1
7:

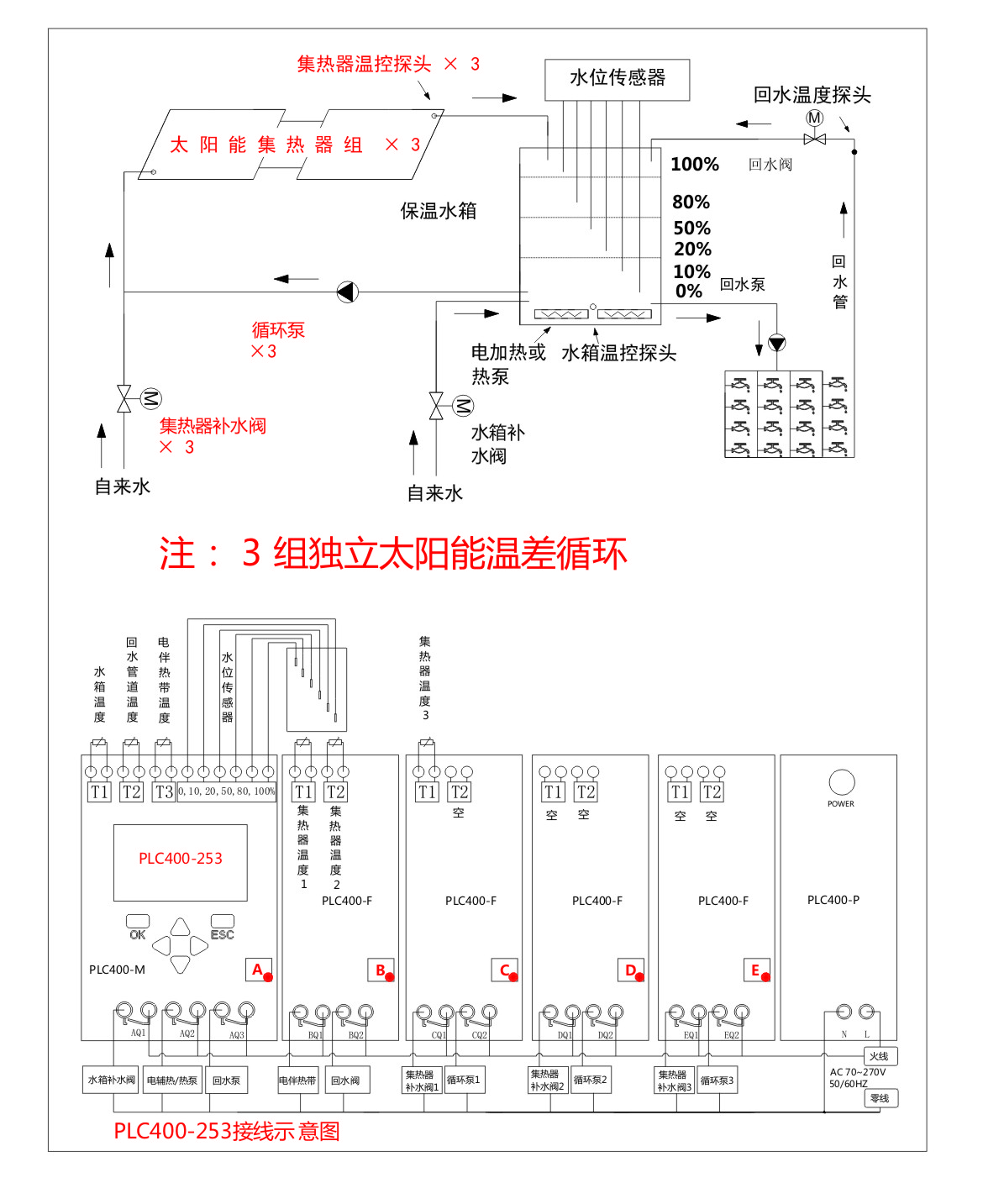

接线图 ×1
|
|
|
|
|
|
|
尺寸: 长285mm 宽105mm 厚度为45mm

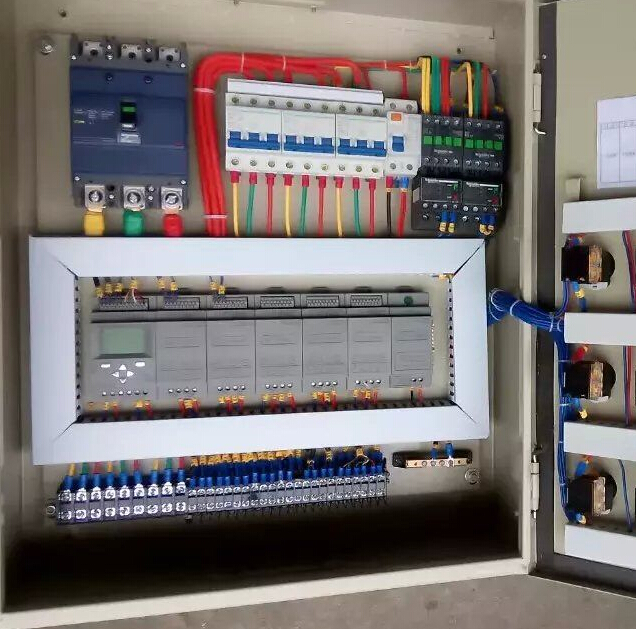

同交流接触器一样，通过导轨安装。
|
|
|
|
|
|
|
百博工控客户端可下载CAD格式接线图及说明书等资料，还可实现在线PLC编程功能。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
产品展示或客户端中选型。
以上机型方案均可定制，请来电咨询。
