您现在的位置>>→ 产品展示 → PLC400-257


 型号: PLC400-257

太阳能工程控制器     太阳能工程控制器

(点击图片可看大图)

 适用对象>>

       百博 PLC 400-257 控制器功能如下:

                        7路温差循环,7路集热器温控补水,1路水箱定时补水,1路电铺热,1路回水泵(时控及温控),1路电辅热

       适用于酒店、工厂、事业单位、学校宿舍、别墅等大型、中型、小型 热水工程。

 技术参数>>

名称  说明
 型号   PLC400-257
 电压
 70V~270V AC/50HZ/60HZ
 待机功耗
 <2W 内置高效开关电源
 EMI抗干扰  >4KV 超强稳定
 在线编程  USB连接客户端即可在线编程
 日历时钟  北京时间显示 掉电可走时五年以上
 掉电参数记忆

 FLASH ROM 永久性存储 ,即使电池电量耗尽数据也不会丢失.

 整机尺寸
 长105mm 宽255mm 厚度为45mm
 整机毛重
 350克
 显示
 全汉字高清屏
 温度显示范围
 -9~159℃
 水位检测
 0%、10%、20%、50%、80%、100% 6档位
 7路温差循环

 集热器与水箱的温差循环。根据集热器温度T1与水箱温度T2差值高于上限时

 启动循环泵,低于下限时关闭循环泵 .温差调节范围 1~99℃

 7路定温补水  集热器温控补水
 定时补水  8组时段
 定时加热
 8组时段
 定时、定温回水
 8组时段定时及定温回水
 通用功能

 ☆定温补水 ☆低水位补水 ☆缺水保护 ☆集热器\水箱\直热热泵补水模式

 ☆集热高温保护 ☆集热器低温保护 ☆集热器防冻保护

 ☆水箱高温(限温)保护  ☆手动 加热\回水\循环 ☆故障显示

 ☆基于稳定及延长 泵、阀使用寿命考虑的程序内部延时、温差、水位差保护等

 二维码下载

 百博PLC400具备二维码显示功能,手机扫描即可下载接线图及说明书


 功能接口>>
输入信号端口
数量
说明

AT1
1
 水箱温度传感器

AT2
1
 回水管温度传感器
AT3 1  伴热带温度传感器
BT1 1  集热器温度传感器1
BT2 1  集热器温度传感器2
CT1 1  集热器温度传感器3
CT2 1  集热器温度传感器4
DT1 1  集热器温度传感器5
DT2 1  集热器温度传感器6
ET1 1  集热器温度传感器7

0%、10%、20%、50%、80%、100%
6
 水位检测

USB
1

  插入USB数据线即可点亮控制器,

  同时也可在线编程,通过客户端免费下载海量热水工程方案(程序)。

输出端口代号
功能名称
     电流
说明
AQ1
水箱补水阀
10A
 可连接阀或泵
AQ2
热泵、加热管
10A


 有两种应用方式:

 1,外接交流接触器直接驱动热泵或加热管

 2,加热温度与热泵设成一致,热泵由自身控制

AQ3
回水泵
10A
 8时段定时供水
BQ1
电伴热带
10A
 电伴热带,防冻用
BQ2
回水阀
10A
 8时段时间内定温回水
CQ1
集热器补水阀1
10A
 可连接阀或泵 ,集热器定温补水
CQ2
循环泵1
10A
 集热器与水箱的循环
DQ1
集热器补水阀2
10A
 可连接阀或泵 ,集热器定温补水
DQ2
循环泵2
10A
 集热器与水箱的循环
EQ1
集热器补水阀3
10A
 可连接阀或泵 ,集热器定温补水
EQ2
循环泵3
10A
 集热器与水箱的循环
FQ1
集热器补水阀4
10A
 可连接阀或泵 ,集热器定温补水
FQ2
循环泵4
10A
 集热器与水箱的循环
GQ1
集热器补水阀5
10A
 可连接阀或泵 ,集热器定温补水
GQ2
循环泵5
10A
 集热器与水箱的循环
HQ1
集热器补水阀6
10A
 可连接阀或泵 ,集热器定温补水
HQ2
循环泵6
10A
 集热器与水箱的循环
IQ1
集热器补水阀7
10A
 可连接阀或泵 ,集热器定温补水
IQ2
循环泵7
10A
 集热器与水箱的循环

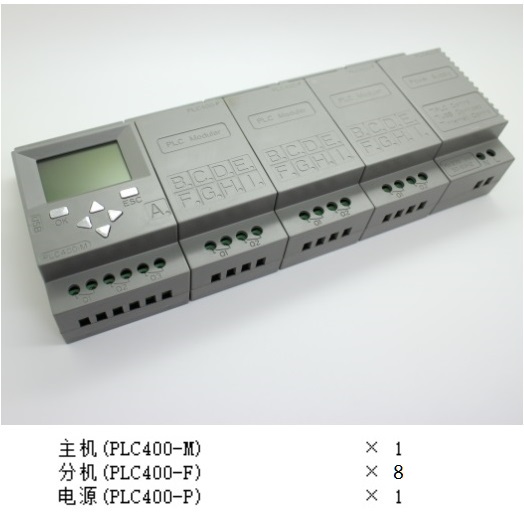

 配件说明>>

  1: PLC400主控机×1

  2: PLC400分机×8

  3: 电源×1

  4: NTC10K温度传感器 ×9

  5: 水位传感器 ×6

  6: 说明书 ×1

  7: 接线图 ×1


安装说明>>

  尺寸: 长105mm 宽255mm 厚度为45mm

  同交流接触器一样,通过导轨安装。

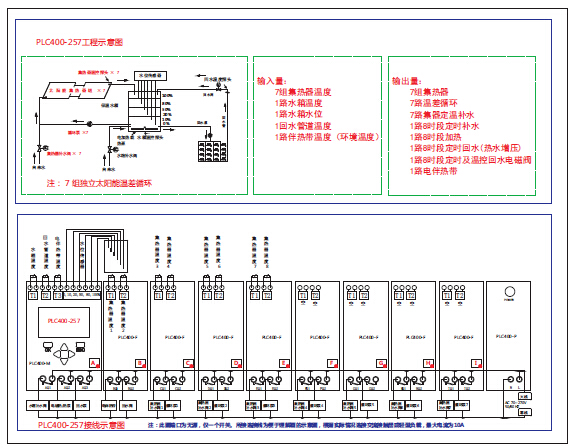

 资料图纸>>

  百博工控客户端可下载CAD格式接线图及说明书等资料,还可实现在线PLC编程功能。

  请下载绿色免安装版客户端:百博工控客户端:下载

 选型指南>>

  产品展示客户端中选型。
