您现在的位置>>→ 产品展示 →  LD-300B

　型号: LD-300B



  　



　适用对象>>

　

　　　　　　　　　300B控制器采用7寸液晶屏，图形化动态显示整个系统的运行状态，功能齐全，超强稳定。超低价格，安装简便，仅需20分钟即可完成工控箱组装。

　　　　　　　显示器与主机采用三芯线连接，同时可选配多只显示器。显示器可安装于工控箱内、工控箱门、楼上、楼下、管理处等。 可轻松实现有线多机远程监控。

　　　　　　　300B控制器每个输出端口均有A、B 两路轮流切换输出，也可指定A路或B路固定输出,适用于一用一备型工程。

　　　　　　　300型控制器还有 通用型、多路循环、集中供热、定制型等不同功能版本，

　技术参数>>

名称	说明
型号	LD-300B
显示机尺寸	长194mm 宽110mm 厚度为17mm
主机尺寸	长200mm 宽105mm 厚度为38mm
重量	显示器:295克 主控机: 400克
电压	70V～270V AC/50HZ/60HZ
待机功耗	<2W 内置高效开关电源
EMI抗干扰	>4KV 超强稳定
日历时钟	北京时间显示 掉电可走时五年以上
掉电参数记忆	FLASH ROM 永久性存储 ,即使电池电量耗尽数据也不会丢失.
显示	全汉字高清屏
温度显示范围	-9～159℃

主要功能	说明
低水位补水 　(强制补水)	水位低于10%补水到20%（参数可调）
温差循环	集热器与水箱的温差循环。 　根据集热器温度与水箱温度差值高于上限时启动循环泵，低于下限时关闭循环泵 . 　温差调节范围 1～99℃
定时补水时段	8组时段
温控补水 　(定温补水)	根据水箱温度 　 　高于 设置上限温度时启动补水，   　低于 设置下限温度时关闭补水
恒温水箱补水	8组时段
水箱循环	储水水箱与恒温水箱间的温差循环
定时加热时段	8组时段
定时、定温回水	8组时段定时及定温回水
保护及通用功能	缺水、高温、低温、限温、防冻、故障报警、水位差、温度差、延时等各种保护功能

　功能接口>>>

输入信号端口	数量	说明
T1	1	集热器温度传感器
T2	1	储水箱温度传感器
T3	1	恒温水箱温度传感器
T4	1	回水管道A路温度传感器
T4B	1	回水管道B路温度传感器
0%、10%、20%、50%、80%、100%	6	储水箱水位检测
0%、WL、WH	6	恒温水箱水位检测
+5V、 信号、GND	6	连接分机监视器

　配件说明>>

　　1: 主控机×1　

　　2: 显示器×1

　　3: NTC10K温度传感器 ×4

　　4: 说明书 ×1

安装说明>>



　　显示器尺寸：长194mm 宽110mm 厚度为17mm 　　以下为定位孔尺寸 （单位:mm）





　　显示器安装有两种方法:   1，通过挂钩固定     2，通过固定孔用螺丝安装在铁箱门上。



　　主机尺寸：长200mm 宽105mm 厚度为38mm  　　以下为定位孔尺寸 （单位:mm）

　　主控机安装有两种方法:   1，固定孔螺丝安装     2，同交流接触器一样，通过导轨安装

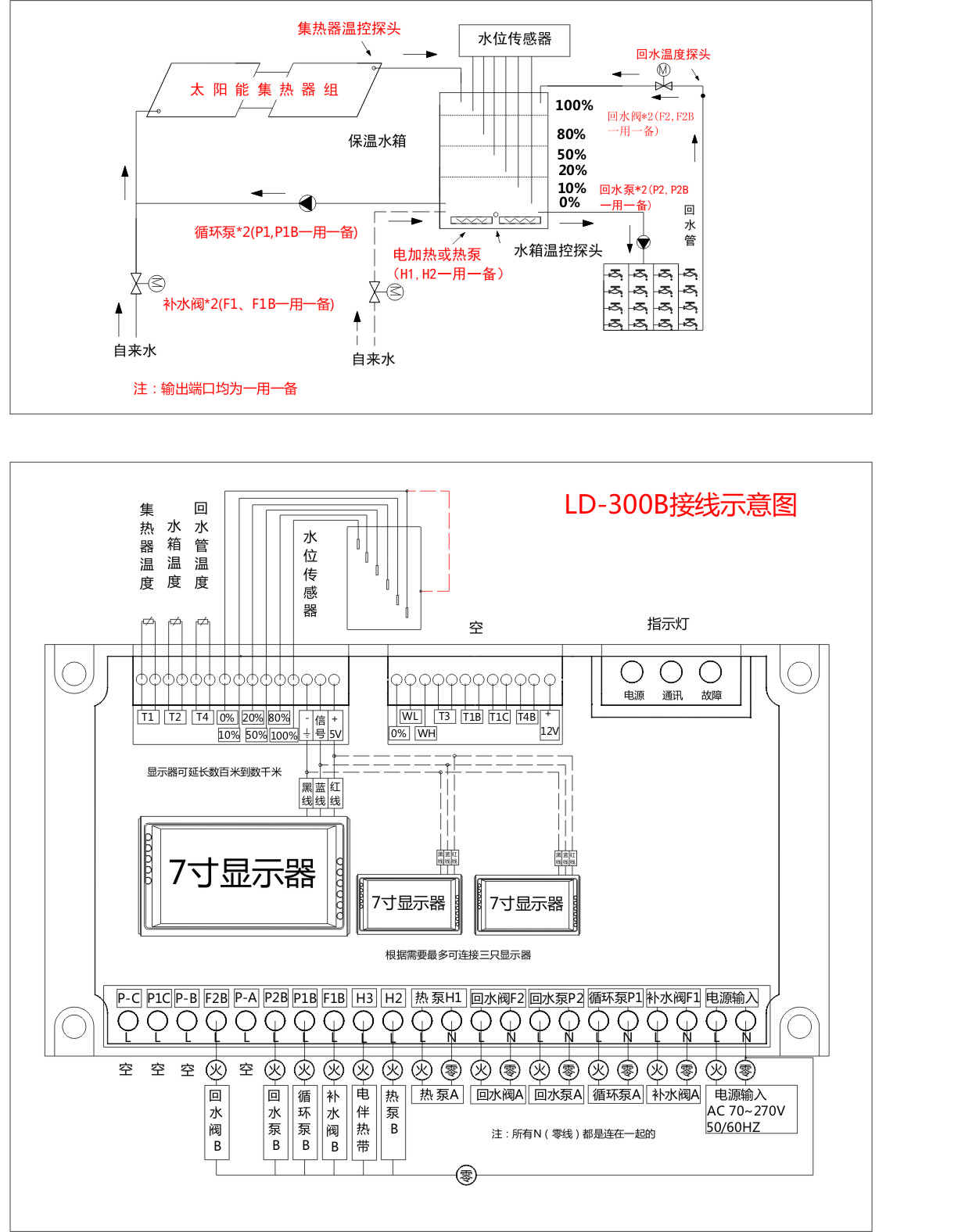

　资料图纸>>>

　　百博工控客户端可下载CAD格式接线图及说明书等资料，还可实现在线PLC编程功能。

　　请下载绿色免安装版客户端：百博工控客户端：下载

　选型指南>>

　　产品展示或客户端中选型。

　　
　　以上机型方案均可定制，请来电咨询。 电话:13826569530 QQ: 13826569530
