型号: PLC400-554



（点击图片可看大图）

　适用对象>>

　　　　　　　百博 PLC 400-554 控制器功能如下：

　　　　　　　　　　　　　　　　　　　　　　　　本系统为【供水泵(回水泵)一用一备】机型，供水泵(回水泵)有两个，一用一备，每个泵轮流工作一次。两路集热温差循环，

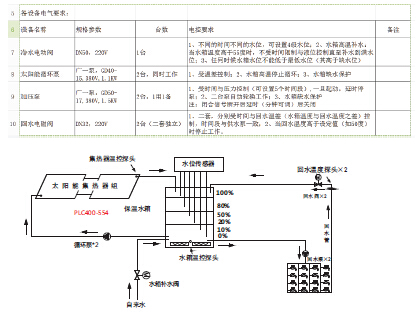

　　　　　　　　　　　　　　　　　　　　　　　　两组温控回水阀。补水电磁阀只有一路。详见接线图。

　　　　　　　　　　　　　　　　　　　　　　　　回水泵受水压力开关的控制，并具备延时可调的控能。即水压力开关断开后回水泵延时15分钟关闭（15分钟可调节）。

　　　　　　　适用于酒店、工厂、事业单位、学校宿舍、别墅等大型、中型热水工程。

　技术参数>>

名称	说明
型号	PLC400-554
电压	70V～270V AC/50HZ/60HZ
待机功耗	<2W 内置高效开关电源
EMI抗干扰	>4KV 超强稳定
在线编程	USB连接客户端即可在线编程
日历时钟	北京时间显示 掉电可走时五年以上
掉电参数记忆	FLASH ROM 永久性存储 ,即使电池电量耗尽数据也不会丢失.
整机尺寸	长105mm 宽255mm 厚度为45mm
整机毛重	350克
显示	全汉字高清屏
温度显示范围	-9～159℃
水位检测	0%、10%、20%、50%、80%、100% 6档位
温差循环	集热器与水箱的温差循环。一用一备
定温补水	水箱温控补水
定时补水	8组时段
定时加热	8组时段
定时回水	8组时段定时，一用一备
定温回水	8组时段定温回水，一用一备
通用功能	☆定温补水　☆低水位补水　☆缺水保护　☆集热器\水箱\直热热泵补水模式 　☆集热高温保护　☆集热器低温保护　☆集热器防冻保护　 　☆水箱高温(限温)保护 　☆手动 加热\回水\循环　☆故障显示 　☆基于稳定及延长 泵、阀使用寿命考虑的程序内部延时、温差、水位差保护等
二维码下载	百博PLC400具备二维码显示功能，手机扫描即可下载接线图及说明书

　功能接口>>

输入信号端口	数量	说明
AT1	1	集热器温度传感器
AT2	1	水箱温度
AT3	1	水流开关信号输入
BT1	1	回水管温度传感器
0%、10%、20%、50%、80%、100%	6	水位检测
USB	1	插入USB数据线即可点亮控制器，   同时也可在线编程，通过客户端免费下载海量热水工程方案（程序）。

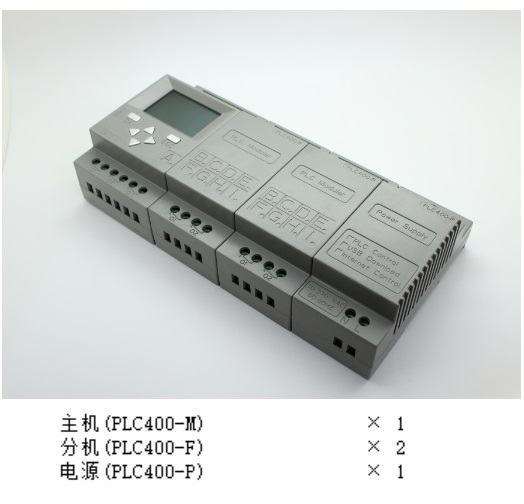

　配件说明>>

　　1: PLC400主控机×1　

　　2: PLC400分机×3　

　　3: 电源×1

　　4: NTC10K温度传感器 ×4

　　5: 水位传感器 ×6

　　6: 说明书 ×1

　　7: 接线图 ×1

安装说明>>

　　尺寸:　长105mm 宽255mm 厚度为45mm

　　同交流接触器一样，通过导轨安装。



　

　资料图纸>>

　　百博工控客户端可下载CAD格式接线图及说明书等资料，还可实现在线PLC编程功能。

　　请下载绿色免安装版客户端：百博工控客户端：下载

　选型指南>>

　　产品展示或客户端中选型。

　　
