 您现在的位置>>→ 产品展示 →  PLC400-002


 型号: PLC400-002

太阳能工程控制器        太阳能工程控制器

太阳能工程控制器



 适用对象>>



       百博 PLC 400-002 控制器功能如下:

                        1 路(8时段定时及集热器或水箱温度定温)补水 , 1 路温差循环 , 1 路(8时段时控及温控)回水

       适用于酒店、工厂、事业单位、学校宿舍、别墅等大型、中型、小型 热水工程。


 技术参数>>

  名称  说明
 型号   PLC400-002
 整机尺寸   长105mm 宽105mm 厚度为45mm     (模块可组合,每增加一只分机模块宽度增加45mm)
 重量   350克
 电压
 70V~270V AC/50HZ/60HZ
 待机功耗
 <2W 内置高效开关电源
 EMI抗干扰  >4KV 超强稳定
 在线编程  USB连接客户端即可在线编程
 日历时钟  北京时间显示 掉电可走时五年以上
 掉电参数记忆  FLASH ROM 永久性存储 ,即使电池电量耗尽数据也不会丢失.
 显示
 全汉字高清屏
 温度显示范围
 -9~159℃
 二维码下载
 百博PLC400具备二维码显示功能,手机扫描即可下载接线图及说明书


  主要功能  说明
 温差循环
 集热器与水箱的温差循环。


根据集热器温度与水箱温度差值高于上限时启动循环泵,低于下限时关闭循环泵 .


温差调节范围 1~99℃


 低水位补水

 (强制补水)

 水位低于10%补水到20%(参数可调)
 定时补水时段
 8组时段
 温控补水

 (定温补水)

 根据集热器温度或水箱温度(二者选其一)

 高于 设置上限温度时启动补水,

 低于 设置下限温度时关闭补水

 定时、定温回水
 8组时段定时及定温回水
 保护及通用功能  缺水、高温、低温、限温、防冻、故障报警、水位差、温度差、延时等各种保护功能

 功能接口>>>

输入信号端口
数量
说明

T1
1
 集热器温度传感器

T2
1
 水箱温度传感器

T3
1
 回水管温度传感器

0%、10%、20%、50%、80%、100%
6
 水位检测

USB
1

  插入USB数据线即可点亮控制器,

  同时也可在线编程,通过客户端免费下载海量热水工程方案(程序)。


输出端口代号 功能名称 电流
说明
Q1
补水阀
10A
 可连接阀或泵
Q2
循环泵
10A
 集热器与水箱的循环
Q3
回水泵
10A

 有两种应用方式:

   1,8时段定时供水

   2,8时段时间内定温回水


 配件说明>>

  1: PLC400主控机×1

  2: 电源×1

  3: NTC10K温度传感器 ×2

  4: 水位传感器 ×6

  5: 说明书 ×1

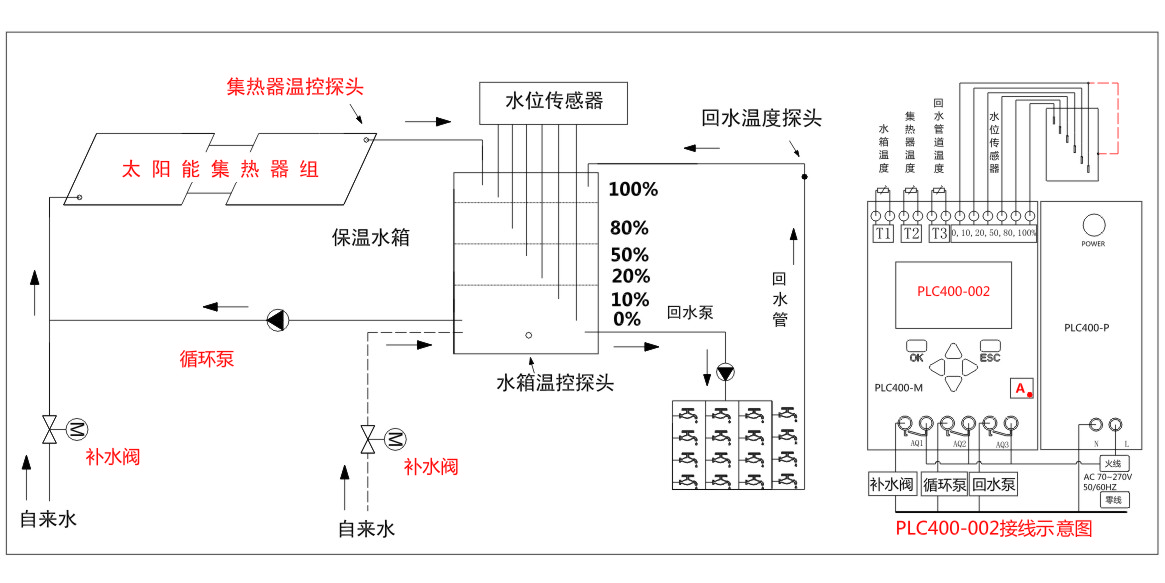

  6: 接线图 ×1


安装说明>>

  尺寸: 长105mm 宽105mm 厚度为45mm

  同交流接触器一样,通过导轨安装。




 资料图纸>>>

  百博工控客户端可下载CAD格式接线图及说明书等资料,还可实现在线PLC编程功能。

  请下载绿色免安装版客户端:百博工控客户端:下载

 选型指南>>

  产品展示客户端中选型。


  以上机型方案均可定制,请来电咨询。 电话:13826569530 QQ: 13826569530
